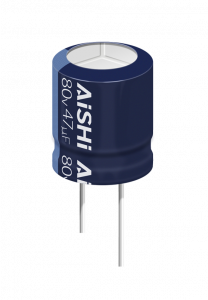

在電源設計中，電解電容作為一種重要的儲能和濾波元件，其性能參數對電源系統的穩定性和效率有著至關重要的影響。其中，電解電容的等效串聯電阻(ESR)值是一個關鍵參數，它直接關系到電源設計的多個方面。今天將深入探討電解電容的ESR值對電源設計的影響。

一、ESR值對電源濾波效果的影響

電解電容在電源設計中常用于濾波，以減小電源輸出端的紋波電壓，提高電源的穩定性。然而，ESR值的存在會降低電容的濾波效果。當電源輸出端存在紋波電流時，ESR會產生壓降，導致電容兩端的電壓波動，進而影響到負載電路的工作。ESR值越大，產生的壓降就越大，濾波效果也就越差。因此，在電源設計中，需要選擇ESR值較小的電解電容，以提高濾波效果，確保電源輸出的穩定性。

二、ESR值對電源發熱和壽命的影響

ESR值還會影響電解電容的發熱情況。由于電流會在ESR上產生損耗功率，根據公式P=I2R(其中P為損耗功率，I為電流，R為電阻)，當ESR值較大或電流較大時，產生的熱量會顯著增加。這不僅會導致電容本身發熱，還可能影響到周圍元件的工作環境，甚至引發安全隱患。此外，長期的高溫環境會加速電解電容內部電解液的蒸發和老化過程，從而縮短電容的使用壽命。因此，在電源設計中，需要合理控制ESR值，以降低電容的發熱和延長其使用壽命。

三、ESR值對電源動態響應的影響

在電源設計中，動態響應是一個重要的性能指標。當負載發生變化時，電源系統需要能夠快速響應并調整輸出電壓，以保持負載電路的穩定工作。然而，ESR值的存在會影響電源的動態響應速度。當負載突然增加時，電容需要迅速放電以補充負載電流，而ESR值會限制電容的放電速度，導致輸出電壓的下降。同樣地，當負載突然減小時，電容需要迅速充電以吸收多余的電流，而ESR值也會限制電容的充電速度，導致輸出電壓的上升。因此，在電源設計中，需要選擇ESR值較小的電解電容，以提高電源的動態響應速度。

四、ESR值對電源成本的影響

在實際應用中，ESR值較小的電解電容往往價格較高。這是因為低ESR電容需要采用更先進的材料和制造工藝，以確保其性能的穩定性和可靠性。然而，在電源設計中，如果一味追求低ESR值而忽視成本因素，可能會導致電源系統的整體成本過高。因此，在電源設計中，需要在ESR值和成本之間找到一個平衡點，以確保電源系統的性能和成本效益。

五、降低ESR值的方法

為了降低電解電容的ESR值，可以采取以下幾種方法：

選擇低ESR電容：在電源設計中，優先選擇ESR值較小的電解電容，如鉭電容或某些特殊設計的鋁電解電容。

并聯多個電容：通過并聯多個電容，可以降低整體ESR值。這是因為并聯電容的ESR值等于各電容ESR值的倒數之和的倒數，即1/ESR_total = 1/ESR1 + 1/ESR2 + ... + 1/ESRn。

優化電路設計：通過優化電路設計，如減小電容的引線長度、增加電容的散熱面積等，也可以降低ESR值對電源設計的影響。

電解電容的ESR值對電源設計有著多方面的影響。在電源設計中，需要充分考慮ESR值對濾波效果、發熱和壽命、動態響應以及成本的影響，并采取相應的措施來降低ESR值或減小其影響。只有這樣，才能確保電源系統的穩定性和效率，滿足實際應用的需求。
