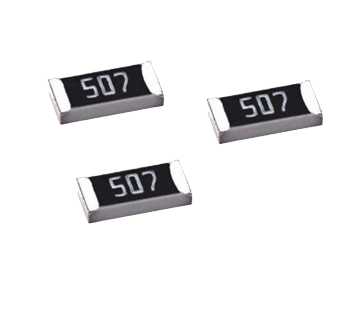

在電子電路設計中，貼片電阻作為最基礎的被動元件，其選型直接影響電路的穩定性、精度和可靠性。本文將從阻值與精度、功率與封裝、溫度系數、耐壓與特殊需求四大核心維度，結合實際工程案例，系統解析貼片電阻選型的關鍵參數。

一、阻值與精度：電路功能的基石

1. 阻值匹配原則

貼片電阻的標稱阻值需與電路需求高度匹配，誤差越小越好。例如：

RC時間常數電路：要求誤差≤±1%(如E96系列)，以確保振蕩頻率或延遲時間的精確性;

退耦/濾波電路：允許誤差放寬至±10%~20%(如E12系列)，以降低成本;

電流檢測電路：需選用低阻值電阻(如0.005Ω~0.1Ω)，并配合高精度(±1%)以減少測量誤差。

2. 阻值系列選擇

貼片電阻的阻值按E系列劃分，E24(±5%)和E96(±1%)為常用系列。設計時應優先選擇標準化阻值(如E3系列：1.0、2.2、4.7)，以減少備料種類、提高生產效率。例如，某醫療設備通過歸一化電阻種類，將BOM清單從120項縮減至45項，庫存成本降低30%。

二、功率與封裝：散熱與空間的平衡

1. 功率降額設計

貼片電阻的額定功率需留足裕量，通常按實際功耗的1.5~2倍選型。例如：

0603封裝（1/10W）：在70℃環境溫度下可長期承受100mW功耗;若環境溫度升至100℃，功率需降額至50mW;

2512封裝（1W）：適用于大電流檢測(如電機驅動)，但需配合散熱焊盤或銅箔加粗設計。

2. 封裝尺寸優化

封裝尺寸直接影響功率、耐壓和PCB布局：

小尺寸（0201/0402）：適用于高密度手機、可穿戴設備，但耐壓低(通?！?0V)、焊接難度高;

大尺寸（1206/2512）：耐壓可達200V，散熱性能優異，但占用空間大;

特殊封裝：如01005(0.4mm×0.2mm)用于超小型設備，但成本較0402高2倍以上。

三、溫度系數：環境適應性的關鍵

溫度系數(TCR)表示電阻值隨溫度變化的程度，單位為ppm/℃。選型時需根據應用場景權衡：

高精度電路：如基準電壓源、ADC采樣，需選用TCR≤±25ppm/℃的薄膜電阻(如Vishay PTN系列);

通用電路：如分壓、限流，可接受TCR≤±200ppm/℃的厚膜電阻(如國巨RC系列);

低溫環境：在-40℃以下場景，需選擇低溫漂移特性電阻(如±50ppm/℃)，避免阻值突變導致電路失效。

四、耐壓與特殊需求：應對極端工況

1. 耐壓值匹配

貼片電阻的耐壓值與封裝尺寸強相關：

0402封裝：耐壓50V(典型值);

0805封裝：耐壓150V;

1206及以上：耐壓200V。

2. 特殊功能需求

抗硫化電阻：在含硫環境(如化工、礦山)中，需選用鍍金引腳或密封封裝電阻，防止阻值漂移;

防浪涌電阻：在電源輸入端，需選用脈沖功率耐受能力強的電阻(如1206封裝可承受100次10ms/50A浪涌);

低感值電阻：在高頻電路(如射頻、開關電源)中，需選用無感繞線或薄膜電阻，減少寄生電感對信號的影響。
