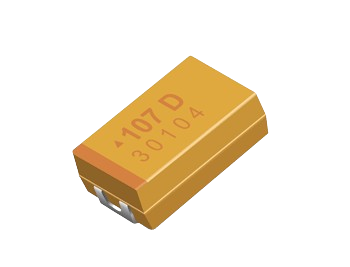

旺詮 TAC 系列鉭電容的漏電流超標，核心需從 “選型匹配”“電路設計優化”“應用規范” 和 “質量排查” 四步定位并解決，具體方案如下：

一、優先確認選型：避免 “基礎參數不匹配” 導致漏流

漏電流的基礎影響因素是選型偏差，需先核對參數是否貼合電路需求：

電壓匹配：嚴格遵循耐壓降額原則

鉭電容漏電流隨施加電壓升高而顯著增大，需確保實際電路電壓≤TAC 系列額定電壓的70%-80%(工業級場景建議 70% 以內)。例如 TAC 系列 16V 額定電壓型號，電路工作電壓需控制在 11.2V 以下，避免因過壓導致氧化膜擊穿、漏流劇增。

溫度適配：匹配電容耐溫等級

TAC 系列通常為 - 55℃~125℃耐溫，若電路局部溫度(如靠近功率芯片)超過 100℃，需改用耐溫更高的鉭電容型號(如部分廠商 150℃級)，或通過散熱設計(如加散熱片、優化 PCB 布局)降低電容工作溫度 —— 溫度每升高 25℃，漏電流約翻倍，高溫是漏流超標的常見誘因。

二、優化電路設計：從源頭抑制漏流產生

電路設計不當會直接加劇漏電流，需針對性調整：

抑制瞬時過壓 / 浪涌

鉭電容氧化膜(Ta?O?)脆弱，上電瞬間的浪涌電壓或反向電壓易擊穿膜層，導致漏流。需在電路中增加：

串聯限流電阻：在電容正極串聯 1Ω~10Ω(根據電流需求選型)的功率電阻，減緩上電時的充電電流，避免瞬時沖擊破壞氧化膜;

并聯 TVS 管 / 穩壓管：在電容兩端并聯適配電壓的 TVS 管(如 TAC 系列 16V 型號配 20V TVS)，吸收上電浪涌或外部干擾過壓，保護電容耐壓。

避免反向電壓：嚴禁 “極性接反”

鉭電容為極性元件，反向電壓會直接擊穿氧化膜，導致永久性漏流。需在 PCB 設計時明確標注電容正負極，同時避免電路中出現反向電勢(如整流電路輸出端需確保整流二極管方向正確，防止電容承受反向電壓)。

三、規范應用與裝配：減少 “工藝性漏流”

嚴格控制焊接工藝

焊接溫度過高或時間過長，會導致 TAC 系列電容內部電解液揮發、氧化膜受損，進而漏流增大。需遵循焊接規范：

回流焊溫度：峰值溫度≤260℃，且高溫停留時間(250℃以上)≤10 秒;

手工焊接：電烙鐵溫度≤350℃，焊接時間≤3 秒，避免烙鐵頭直接接觸電容本體。

優化 PCB 布局與布線

避免電容引腳與高電壓 / 大電流銅箔緊鄰(間距≥0.5mm)，防止爬電導致漏流;

電容下方 PCB 銅箔需設計 “露銅” 或 “網格銅”，增強散熱，避免局部積熱;

嚴禁電容引腳虛焊、連焊 —— 虛焊會導致接觸電阻增大，間接引發局部過熱，破壞氧化膜。

旺詮 TAC 系列鉭電容漏電流問題，需先通過 “選型降額 + 溫度控制” 排除基礎偏差，再通過 “電路防護 + 焊接規范” 減少外部損傷，最后通過 “個體篩選 + 批次驗證” 確保質量。
