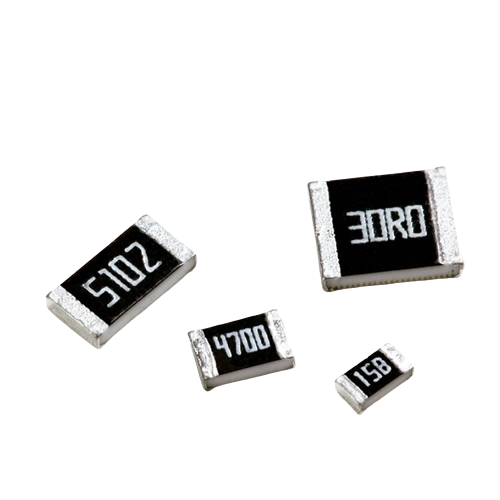

貼片電阻的0603和1206是兩種常見的封裝尺寸，主要區別體現在物理尺寸、功率容量、應用場景、成本及高頻特性等方面。

貼片電阻0603與1206封裝對比內容：

一、物理尺寸差異

0603封裝的尺寸為長1.6毫米、寬0.8毫米(0.063英寸×0.031英寸)，厚度約0.4至0.6毫米(典型值0.45毫米)。其焊盤面積約為1.28平方毫米(1.6毫米×0.8毫米)。

1206封裝的尺寸為長3.2毫米、寬1.6毫米(0.126英寸×0.063英寸)，厚度約0.5至0.8毫米(典型值0.55毫米)。其焊盤面積約為5.12平方毫米(3.2毫米×1.6毫米)。

關鍵點：1206封裝的體積是0603的4倍，焊盤面積更大，適合手工焊接或需要高機械強度的場景;0603更緊湊，適合高密度PCB布局。

二、功率容量與溫升特性

0603封裝的額定功率為0.1瓦(1/10瓦，70℃環境溫升)，在125℃結溫時功率降至0.06瓦。其散熱依賴PCB銅箔，適合低功耗電路(如信號調理、分壓)。

1206封裝的額定功率為0.25瓦(1/4瓦，70℃環境溫升)，在125℃結溫時功率降至0.125瓦。其體積更大，散熱表面積增加，適合中功率電路(如電源濾波、電流采樣)。

應用建議：0603適用于電流小于100毫安的場景，1206適用于電流可達500毫安的場景。

三、電阻值與精度

0603和1206封裝的阻值范圍均為0.1歐姆至10兆歐姆，精度等級包括±1%、±5%、±10%(通用)，溫度系數為±100ppm/℃至±200ppm/℃(典型值)。

關鍵點：兩者阻值范圍和精度等級相同，但1206封裝因體積更大，可實現更高功率的精密電阻(如0.1歐姆、1%、0.25瓦)，而0603在相同阻值下功率受限。

四、成本與供應鏈

0603封裝的單價約為0.005至0.02美元/顆(批量采購)，主流型號現貨充足，兼容高速貼片機。

1206封裝的單價約為0.01至0.05美元/顆(批量采購)，部分高功率型號需定制，兼容所有貼片機。

成本優化建議：0603在消費電子、通信設備中因體積優勢成為主流，成本隨量產下降;1206在工業控制、汽車電子中因可靠性要求更高，單價略高但長期穩定性更優。

五、可靠性對比

0603和1206封裝均通過260℃/10秒無鉛工藝耐焊性測試，濕度敏感性等級為3(85℃/85%RH條件下168小時)。

1206封裝的抗彎強度更高，適合振動環境;0603需PCB支撐以避免機械應力。

可靠性選擇：汽車電子、航空航天等高可靠性場景優先選1206(通過AEC-Q200認證型號);消費電子可選用0603.但需注意PCB設計。

0603適合高密度、高頻、低功耗場景，1206適合中功率、高可靠性、易焊接場景。設計時需綜合功率、頻率、成本及PCB布局，優先選擇主流廠商(如國巨、風華高科、TDK)的標準化型號以確保供應鏈穩定。
